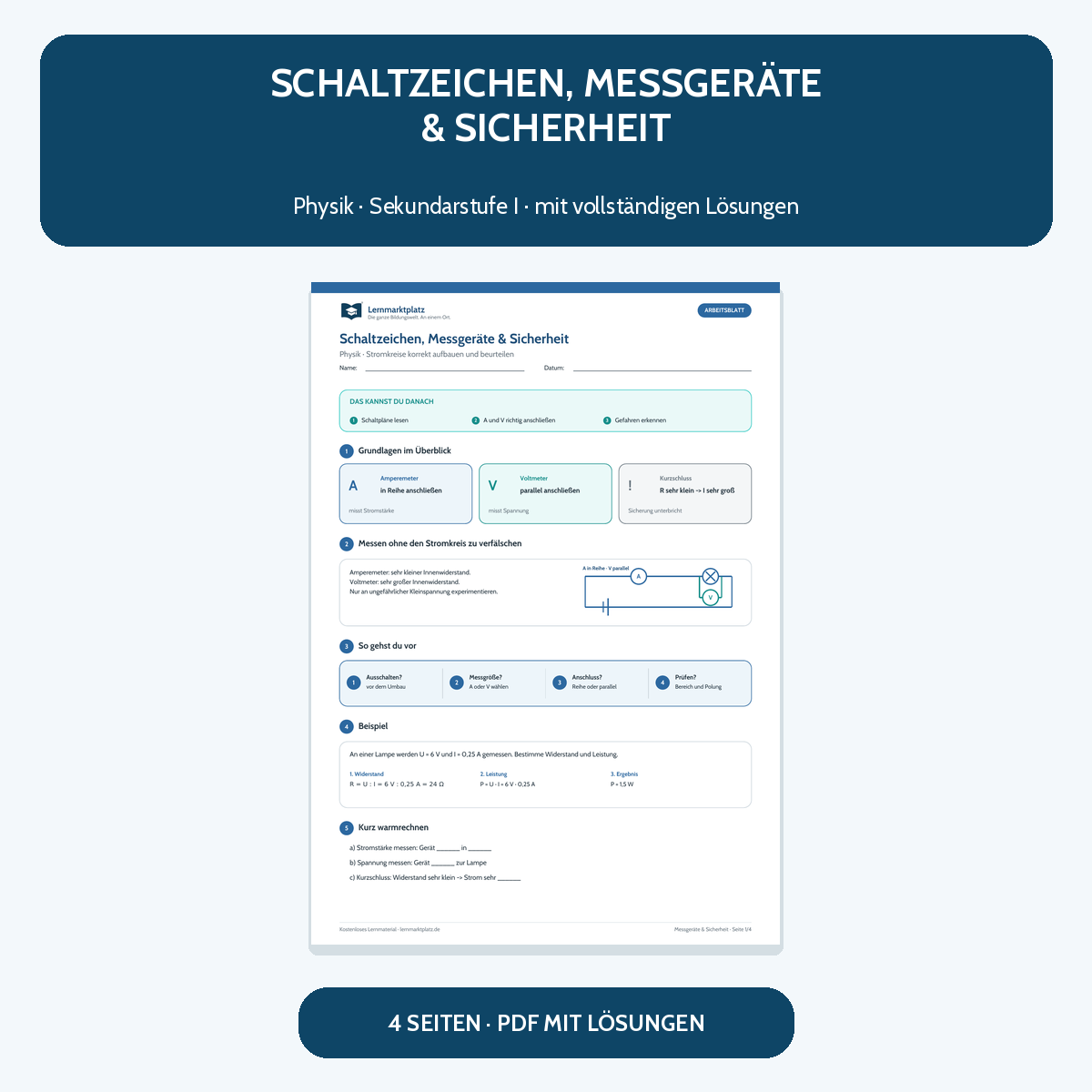

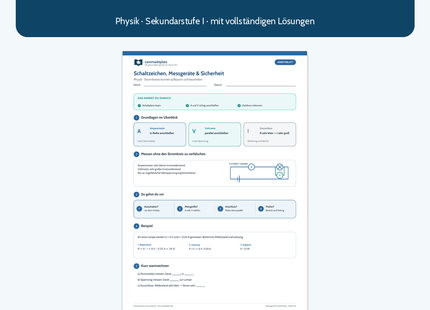

Schaltzeichen, Messgeräte und Sicherheit – kostenloses Physik-Arbeitsblatt mit Lösungen (PDF)

Kostenloses Physik-Arbeitsblatt zu Schaltzeichen, Messgeräten und Sicherheit – inklusive vollständiger Lösungen.

Schüler:innen der Klassen 7 bis 10 lesen und ergänzen Schaltpläne, schließen Strom- und Spannungsmessgeräte fachgerecht an und erkennen gefährliche Kurzschlüsse. Das Material verbindet Symbolkenntnis, Messpraxis und sichere Entscheidungen im Kleinspannungsversuch.

Das ist enthalten

• zentrale Schaltzeichen sicher erkennen und verwenden
• Amperemeter in Reihe und Voltmeter parallel anschließen
• Innenwiderstände und Messfehler verständlich einordnen
• Kurzschluss, Sicherung und sichere Kleinspannung beurteilen
• Fehlerdetektiv, Schaltplan- und Profi-Aufgaben
• vollständige Lösungen mit fachlichen Begründungen

Umfang: 4 DIN-A4-Seiten (2 Arbeitsseiten + 2 Lösungsseiten) · Format: PDF · Geeignet für: Unterricht, Wiederholung, Versuchsvorbereitung und selbstständiges Üben.

⚖️ Nutzungsrechte & Copyright

© Lernmarktplatz

Dieses Arbeitsblatt darf verwendet werden:
✔ für private Lernzwecke
✔ im schulischen Unterricht
✔ für Klassen, Kurse & Vertretungsstunden

❌ Nicht erlaubt sind:

• Upload oder Weiterverbreitung auf anderen Websites oder Plattformen
• Verkauf oder kommerzielle Nutzung
• Veränderung, Bearbeitung oder Weitergabe in abgeänderter Form
